Tunn cirkel

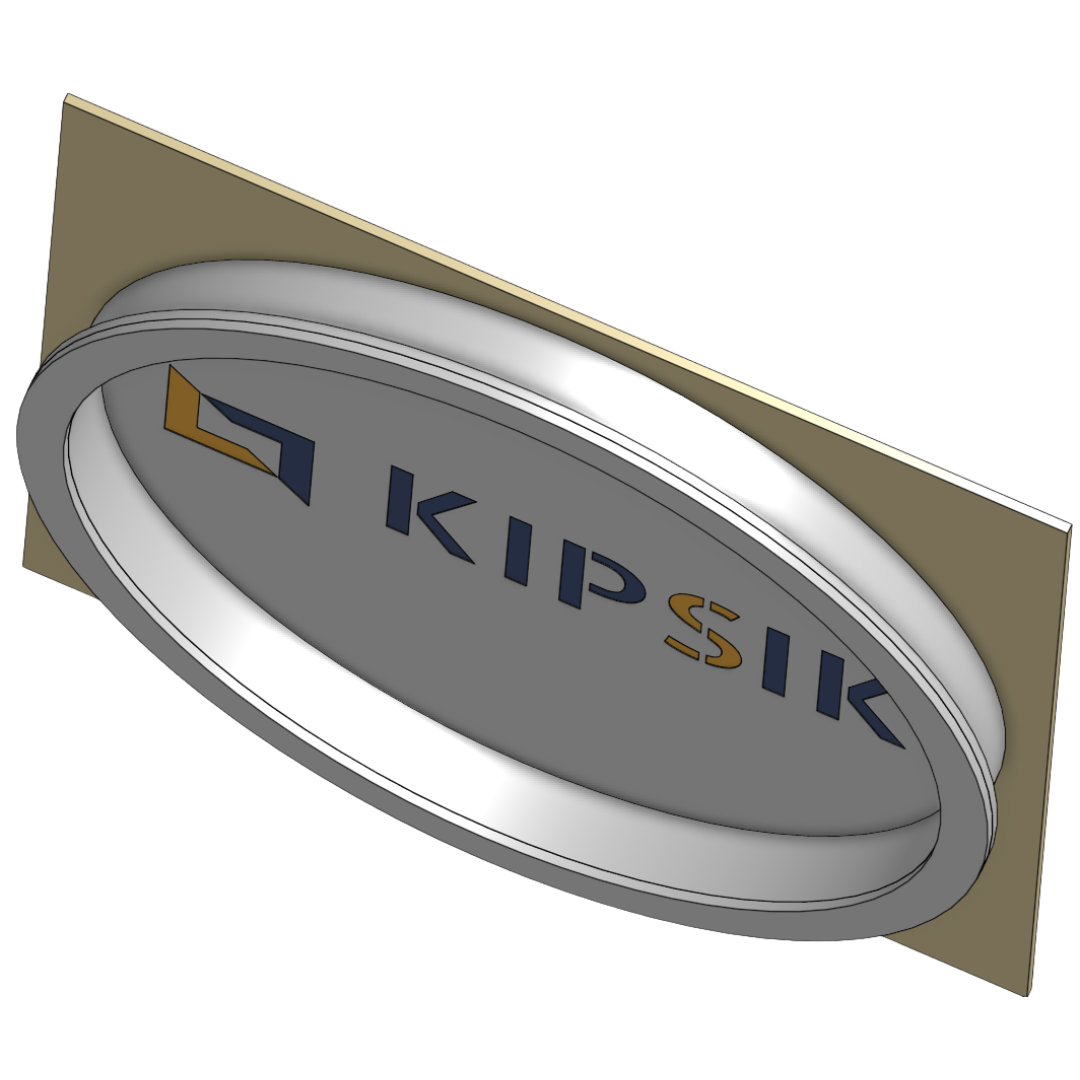

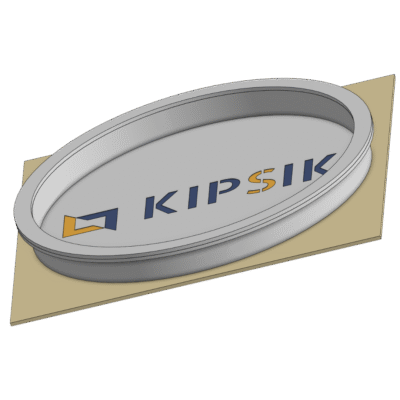

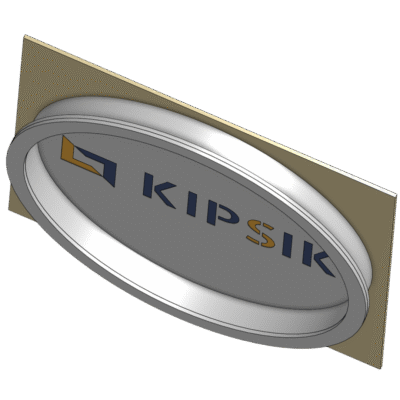

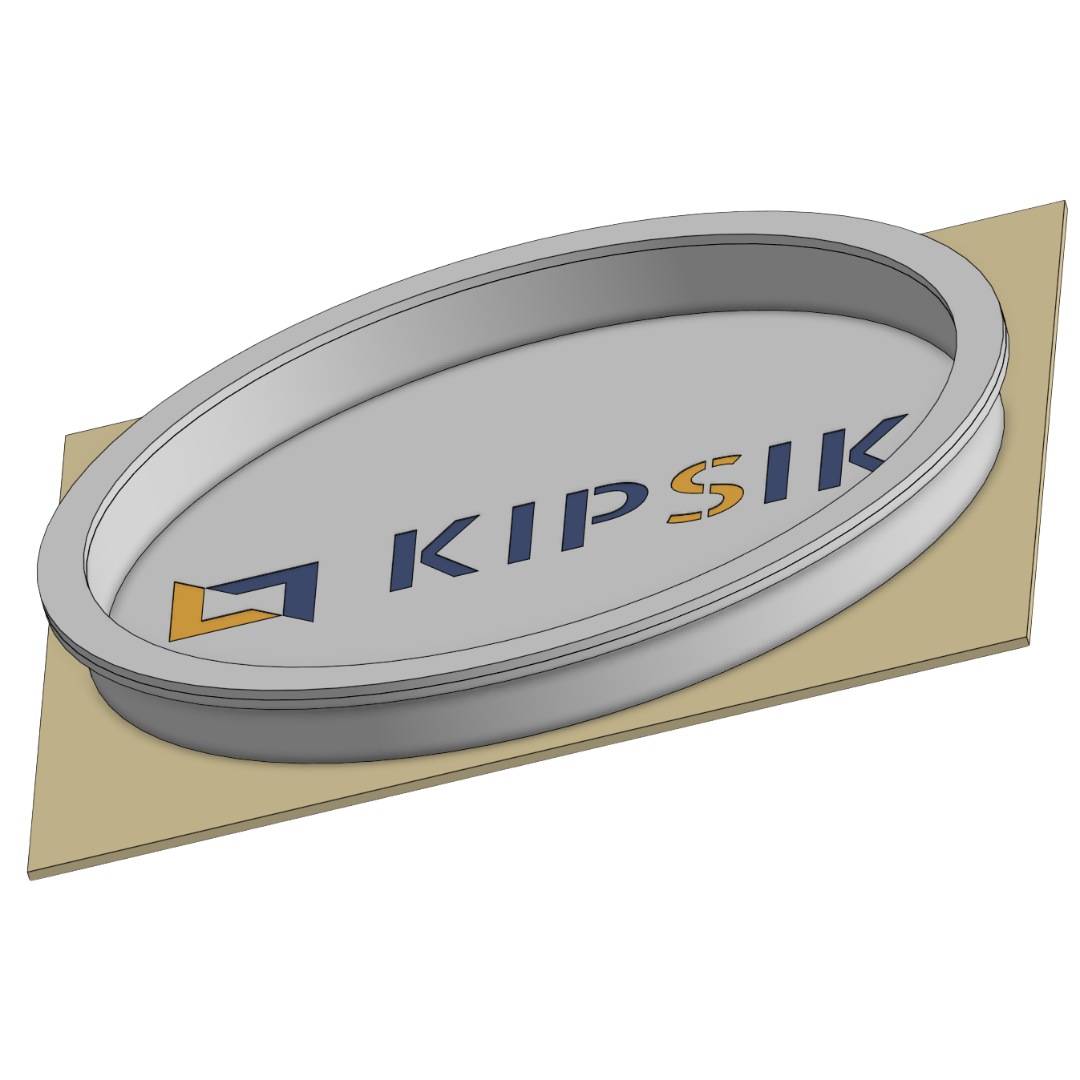

Tunn cirkel – en takcirkel med en invändig höjd på 100 mm limmad på en gipsskiva av plywood, som har en LED-nos på ytterkanten. Tillsammans med ljusinstallationen ger den taket ett unikt utseende. Cirkelns mått och tekniska specifikationer tillverkas enligt kundens önskemål.

Egenskaper. Produkten har liknande egenskaper som gipsskivor, förutom på ställen som är maskinbearbetade och limmade.

Användning. Produkten är avsedd för användning i rum med en relativ luftfuktighet på högst 70 %. Den maximala installationstemperaturen är 50°C. Normal rumstemperatur rekommenderas för installation

Installation

⇒ För installation på byggarbetsplatser har byggprojektets utvecklare tillhandahållit motsvarande tekniska lösningar.

⇒ Det rekommenderas att installera produkten på en sten-, ram-, trä- eller gipsyta med hjälp av en trä- eller metallram. Om produktens form och profilen på den närliggande ytan tillåter det, kan produkten fästas korrekt på den.

⇒ På grund av sin storlek rekommenderas det att fästa produkten från alla hörn på ett sätt som tål exponering för yttre påverkan

Kinnitamine. I tunnare delar av produkten (t.ex. limmade ytor och spalter i samband med sågning och fräsning) rekommenderas att man använder självhäftande skum eller självhäftande tätningsmedel i stället för skruvförband. För produktens skruvkrav, se installationsanvisningarna för gipsskivor.

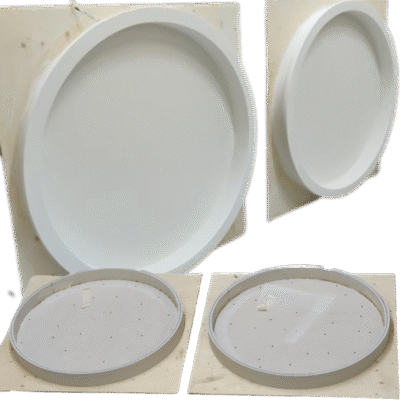

Mått. Diametern på en takcirkel som visas på bilderna är 1,3 m. Cirkelns diameter är obegränsad – för mer än 1,3 m består produkten av flera delar. Produktens och dess delars transporterbarhet till installationsplatsen måste beaktas.

Efterbehandling. Liknar efterbehandling av gipsskivor.

Förvaring. Produkterna måste förvaras upprätt och på en slät yta. Skydda produkterna från fukt och skador.

Transport

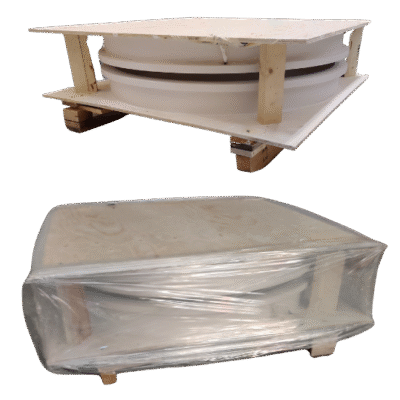

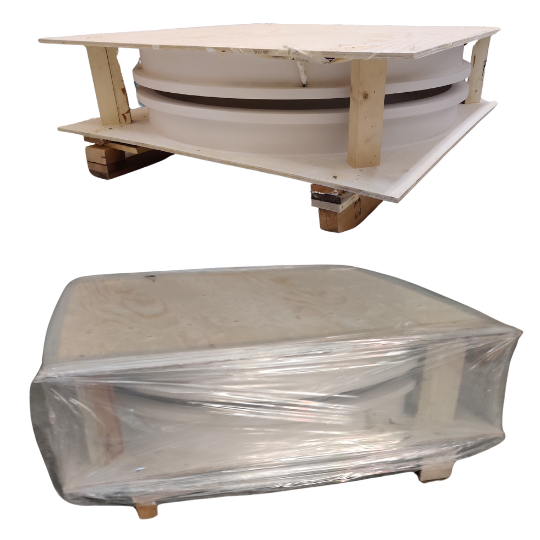

⇒ Produkten måste transporteras ordentligt stödd och försiktigt – högt dragtryck kan göra att den limmade ytan lossnar

⇒ Om det finns risk att produkten skadas under transport måste extra överdrag eller extra fästanordningar användas.

⇒ Det rekommenderas att transportera långa delar av två personer och stödja dem med två händer

⇒ De inre stödblocken och fästtejpen på delarna tas bort (vid behov) omedelbart före installationen.

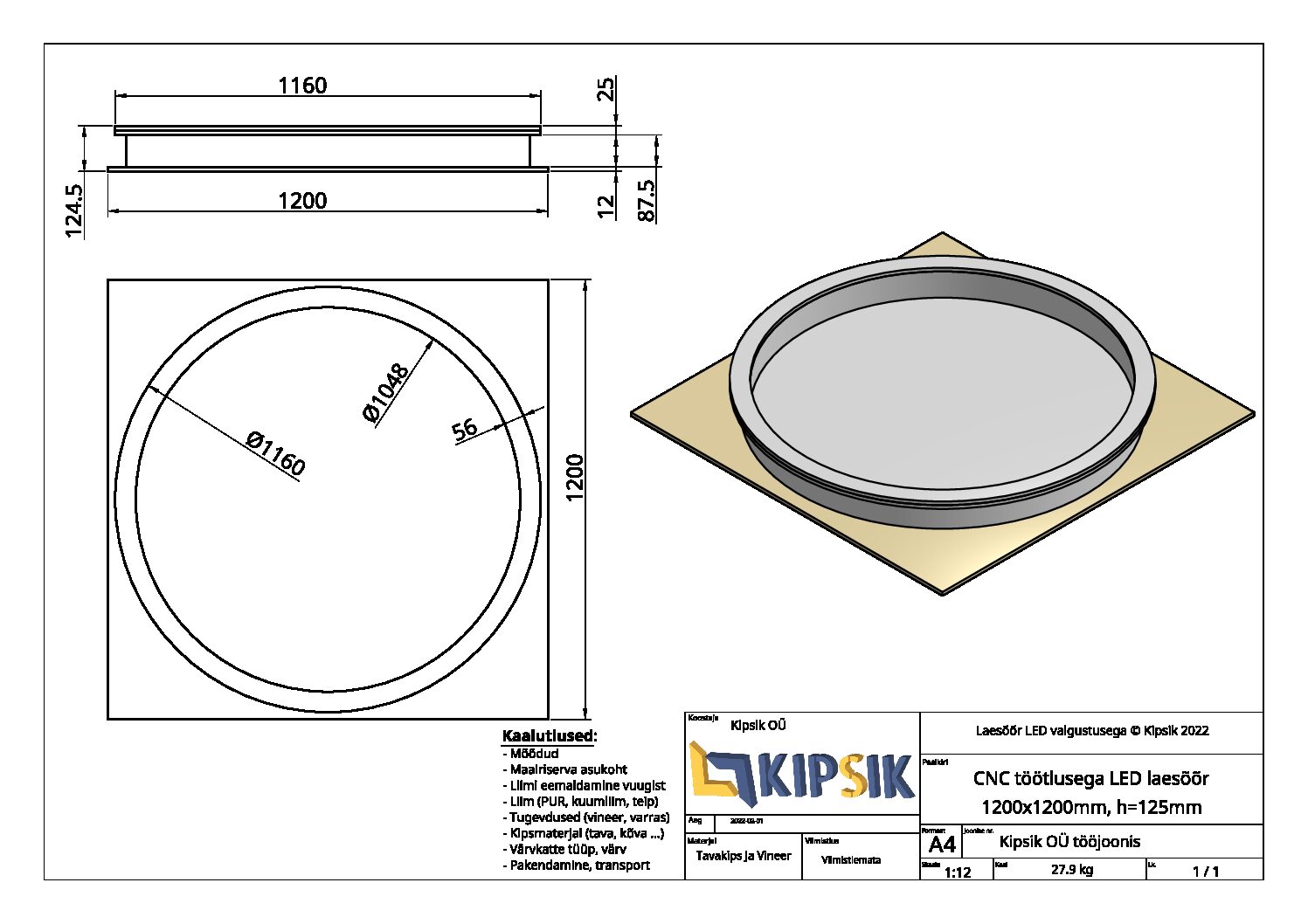

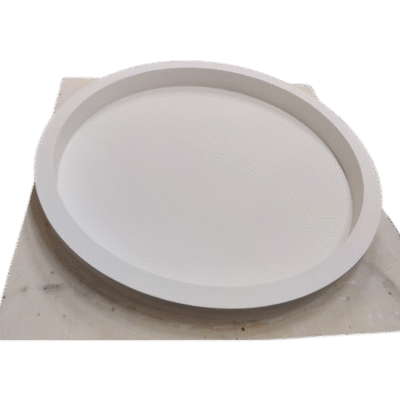

Tunn cirkel, tillverkningsinformation

⇒ Takhålets diameter och produktens indelning i delar enligt de yttermått som kunden anger.

⇒ Den större ytan av takcirkeln på bilden bildas av en 1,2 x 1,2 m plywoodskiva, tjocklek 12 mm.

⇒ Måtten på pärlan på produktens utsida är gjorda enligt ljuskällans (LED-remsans) mått.

⇒ Cirkelns väggar är gjorda av dubbelskiktad valsgips, mellan vilken en målningsduk är limmad, väggtjocklek 26 mm.

⇒ PUR-lim D4, 1-komponent, fäster väl på den skurna putskanten.

⇒ CNC-skurna komponenter och hjälpdelar för att erhålla önskad form under limning och för transport.

⇒ Tejp under limning och transport av produkten för fixering av komponenter
